描述：

JC41系列磁力截止阀的结构原理及特点

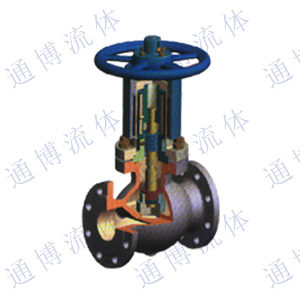

　　1.如磁力截止阀的结构示意图所示：施加在手轮上的力矩，通过外磁转子运用磁力耦合原理带动内磁转子转动，并使与之配合的阀杆在穿动的过程中在内螺母的作用下上下运动，从而带动阀瓣组件做开启和关闭阀门的运动。阀开关形成只是装置（专利号：200520089047.6）的指示岁阀瓣的开启、关闭同步上下运动，使用户更能清楚观察到阀门的开启、关闭程度。

　　2.在阀门启闭过程中实现了力矩的无接触传递，使阀门的穿动力矩小，启闭灵活。由于介质被隔离套完全密封在阀门的内腔中，结构上曲调了阀杆上的动密封，可实现无泄漏，是国内目前最理想的阀门。

　　3.我公司在JC系列磁力截止阀的基础上根据阀的结构长度设计生产了JCZ系列磁力截止阀，该系列阀门结构长度与相同压力和通经的闸阀尺寸一致，期于参数与JC系列磁力阀相同。用户若选用JCZ系列阀门替换老式闸阀，只要压力和通经相符，即可直选用安装，原管路不需做任何改动。

综合参数

　　公称压力：PN1.6~6.4Mpa

　　适用温度：-20℃~250℃

　　公称通经：DN15-150mm

　　适用介质：水、水蒸气、油品及有毒有害液体等。

主要零件材料

　　阀体：碳钢、不锈钢，也可根据用户要求选材制造磁耦合传动：304、316、316L、永磁体等。

　　内件：2Cr13、3Cr13、磷青铜、耐腐蚀材料等。

执行标准

　　制造标准：中国GB/T 12235-89；美国ANSI B16.34
　　法兰标准：中国JB/T82.1-94（1.6~2.5MPa）；JB/T82.2-94（4.0~6.4MPa）；美国ANSI B16.5；

　　结构长度：中国GB/T12221-89；美国ANSI B 16.10；

　　检查验收：中国GB/T13924-92；美国AP1598

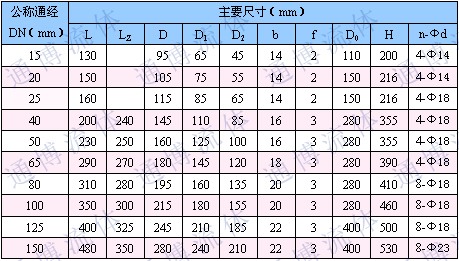

外形尺寸表 1         JC41-1.6   (JB/T82.1-94)

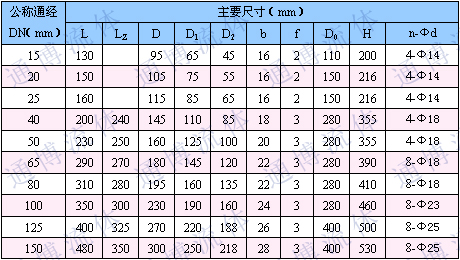

外形尺寸表 2          JC41-2.5   (JB/T82.1-94)

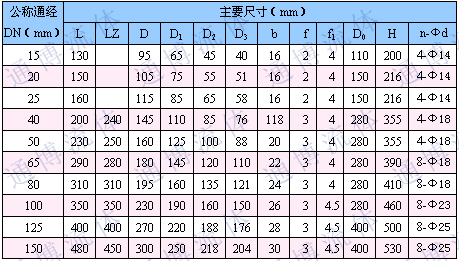

外形尺寸表 3          JC41-4.0   (JB/T82.2-94)

外形尺寸表 4           JC41-6.4  (JB/T82.2-94)

外形尺寸表 2           JC41-2.5   (JB/T82.1-94)

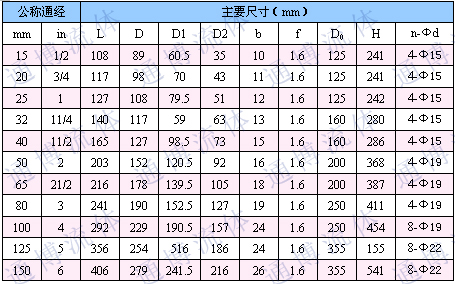

外形尺寸表 5           JC41-150   磅级(ANSI  B16.5)

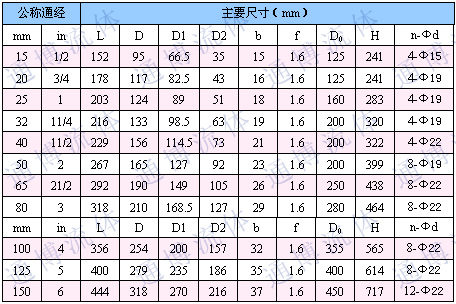

外形尺寸表6            JC41-300  磅级(ANSI  B16.5)

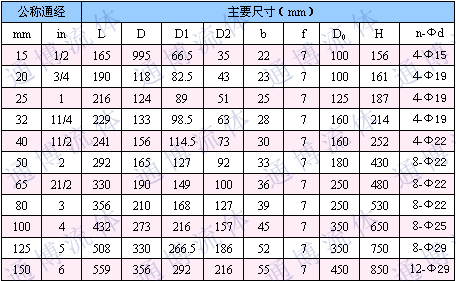

外形尺寸表7            JC41-600  磅级(ANSI  B16.5)

磁力截止阀命名方法：

　　选型举例：JC41H2.5/65P为磁力传动截止阀，手动式法兰连接，密封面材料为合金钢，公称压力为2.5Mpa公称通经65mm，阀体材料1C18Ni9Ti
